AUMA電動執行器簡介

　　AUMA是全世界上業內公認的電動執行器的主要制造商。在設計，開發和制造工程中積累的30多年的經驗已成為AUMA能提供性能可部的產品的重要保障。

　　一、產品技術指標

　　I、輸入電壓:3 相400VAC±5%, 50HZ

　　2、輸入信號:4-20ma位置控制信號，輸出位置信號反饋信號回路之間應隔離，同時不共地，四線制.

　　3、輸入信號:4-20ma，對應開度0%一100%

　　4、額定力矩:滿足選型要求的力矩，物出并保證有20%余量以防卡死。

　　5、額定行程:角度程0°-90

　　6、靈敏度:1%,0.25%

　　7、阻壓特性:I周期

　　8、非線性誤差:土1%

　　9、外殼防護等級:1P68

　　I0、全行程時間≤30S

　　11、安裝方式:底座式

　　12、控制方式:三相整體型。電動執行器的控制器應和閥門一體安裝，電源為三相五線制380/220V,負載能力為750歐姆。

　　13、保護功能:應具務以下基本保護功能:

　　a、電機熱保護        b、過力矩保護   C、機械限位保護

　　d、電氣限位保護。e、斷信號保護    f、電機自鎖功能

　　14、電機負荷率S4-50%,應采用其有高啟動力矩低轉動慣量的伺服電機，不推存使用變頗電機，啟動次數1200次/小時

　　15、執行器可以有RR, RL. LL, LR四種安裝方式，增加了安裝的簡易方便性能并可根據現場空間布局進行調整。電器接線應采用插撥式設計，減少安裝調試勞動強度。

　　16、使用環境溫度:執行器-25℃--60℃環境相對溫度:執行機構≤95%無凌霜。

　　17、執行器其有可編程電機一體化控制單元。帶有現場遠程選擇器和按鈕的現場控制面板。

　　18、每臺執行器應帶四對行程限位開關和兩隊扭矩限位開關，觸點容量250V, 5A,機械壽命不小于200萬次。

　　SIPOS 5 Flash功能概述

　　概述(對所有SIPOS 5 Flash都適用一即適用于多回轉.直行程和角行程執行機構〕

　　輸入信號和輸出信號

　　供電電源相序自動校正功能

　　“開’、“關”和“?！?個開關量輸入信號(執行器內部帶光電隔離)

　　“緊急”開關量輸人信號(執行器內部帶光電隔離)

　　可外供24V DC

　　1路0/4-20mA位置給定輸人信號和1路0/4-20mA速度給定(火過程控制)

　　輸入信號(根據實際需要，執行器內部可選配電隔離模塊)

　　通過三態開關控制

　　兩線控制

　　向控制系統輸出的24V開關量信號(可根據實際需要自行設定.且執行器內部帶光電附離)

　　繼電器接點愉出(可根據實際需要自行設定，像對接點包括一個常閉接點和一個常開接點)

　　4-20mA位置反饋輸出信號(根據實際需要，執行器內部可選配電隔離模塊)

　　0/4-20mA位置反饋輸出信號(根據實際需要，執行器內部可選配電隔離模塊)

　　PROFIBUS DP總線接口(包括vi服務功能)

　　單通道PROFIBUS DP總線接口

　　雙誦武PROFIBUS DP冗余兌絲接口

　　可調整/可編程

　　關斷力矩(檔)·尹

　　輸出軸轉速(檔)

　　可分別單獨設定的速度(正常開、正常關、緊急開、緊急關)

　　關斷模式(行程關斷/力矩關斷)

　　開方向/關方向到達中間位置

　　將電機過熱保護功能設為無效

　　電機機腔加熱器

　　維護間隔(可根據電機累計啟動次數、累計力矩關斷次數或電機累計運行時間來設定)

　　卡住時重試次數(閥門被卡住出現過力矩故陣時，執行器將自動啟動5次以排除故障)

　　其它

　　帶按鈕的就地操作而板(帶開、關、停以及就地/遙控切換4個按鈕，且可用掛鎖鎖住)

　　電機溫度監控

　　狀態及故障顯示LED(運行時，用于指示狀態，故障時指示故障)

　　就地/遙控LED

　　柔性啟動(可確保以力矩啟動，且啟動電流不會超過電機額定電流)

　　閥門參考力矩曲線(可記錄并儲存閥門的3條參考力矩曲線，從而實現對閥門狀況的監控)

　　液晶顯示屏

　　故障自診斷

　　可選軟件功能

　　內置位置控制器(為自適應三級控制器.執行器可接收0/4-20mA位置給定輸入信號)

　　運行中輸出軸轉速隨行程自動調整功能(用于改善閥門線性度)

　　0/4-20mA速度給定輸入信號(模擬信號，用于實現控制過程優化〕

　　內置過程控制器(為P1調節器、執行器可接收0/4-20mA過程控制輸人信號)

　　符號說明:-標準配置-可選配

　　.安裝位置

　　執行機構可以以任何角度和方向安裝。為了便于就地操作，例如.查看顯示的信號.推存一種常用的安裝方式一即閥門的安裝法蘭應當位于執行機構的下方。

　　采用專用的分體安裝組件.可將執行機構的控制單元與機械部分分開安裝。

　　.工作制

　　開關型(ECOTRON)一符合DIN EN 60034標準。啟動次數可達600次/小時。

　　調節型(PROFITRON)一符合DIN EN 60034標準。啟動次數可達1200次/小時。

　　.應用

　　電動執行機構驅動問門.廣泛應用于:

　　1.水處理行收一從自來水廠到污水處理廠。2.化工行業一化工和石化工業中的管道上。

　　3.加工行業一從水泥廠到食品加工工業。4.能源工業一電廠和供熱系統。

　　.噪音等級

　　由執行機構產生的噪音(1m遠處的音強等級)<70 dB(A)

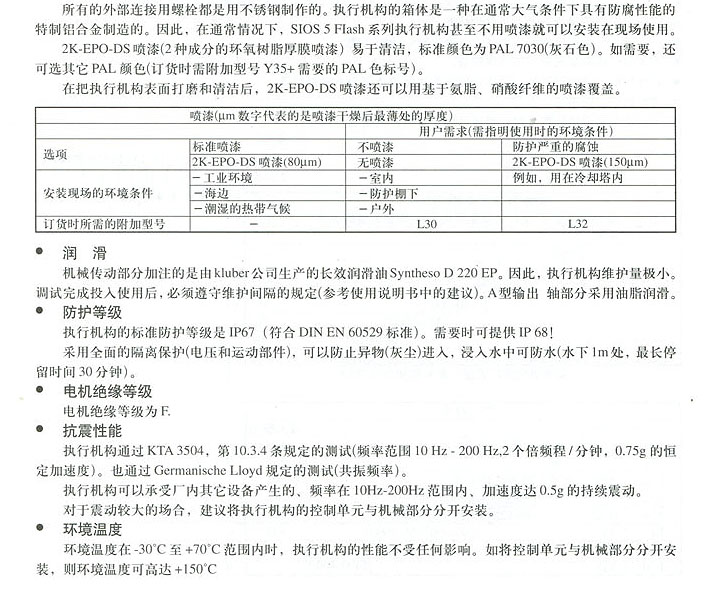

　　.噴漆和防腐保護
