一、用途
電液動蝶閥是一種適用性很強的新型產品,廣泛用于建材、冶金、礦山、化工、電力等工業生產過程中,能遠程控制或現場控制管道中介質的流量。
二、特點
動力源電液推桿的特點是:動作靈敏,運行平穩,能有效緩沖外來的沖擊,行程控制準確,可以帶負荷啟動,且具有超負荷保護能力。由于電液動蝶閥采用機、電、液一體化全封閉結構,工作油路循環于無壓的封閉鋼筒里,體積小,不漏油,便于安裝、維修,在惡劣的工作壞境下,不吸塵、 不進水,內部不銹蝕,使用壽命長,不需要任何附屬設備。在推力和速度相同的情況下消粍的電能 僅有電動推桿的1/2。
三、工作原理
電液動蝶閥以電液推桿作動力源,通過雙向齒輪泵輸出壓力油,經油路集成塊的控制送至油缸,實現活塞桿往復運動,同時通過曲柄轉動閥軸、閥板作90°范圍旋轉,達到調節流量的目的。

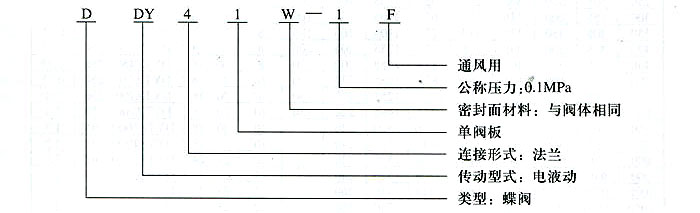

四、 型號編制方法
五、 主要零件材料
